直角轴高强度减速机SF中空轴型
-
中大S/SF系列无刷电机是全新推出的,构造全新升级,
实现小型、轻量、大功率、节能。
S/SF系列减速马达主要优势
输出轴直径加大;
定制TG-LT油封,密封效果更好;
具有辅助密封的轴承,起到双重密封;
更高的齿轮精度与强度,承载更大扭矩;
含有轴承与滚针轴承组合,寿命、强度大幅增加;
采用0号油脂,达到油浸式,齿轮寿命更长、噪音更低;
电机使用高性能材料,做到小体积、大功率、高效率。
中大S/SF系列电机型号阅中大S/SF系列电机型号阅读方式读方式
Z2 BLD 60 - 220 GV - 30S
① ② ③ ④ ⑤ ⑥
① |
机座号 :60X60(Z4—80X80/Z5—90X90/Z6— 110X110) |
② |
电机类型 :无刷 |
③ |
功率 :60W |
④ |
电压 :220VAC |
⑤ |
出轴类型 :配S系列减速器( GS:配SF系列减速器) |
⑥ |
转速 :3000RPM |
采用新型连接器
内置O型圈密封圈、密封垫、很好的提升防护性能。且插头采用扳扣形式,无需螺丝固定,操作简单。

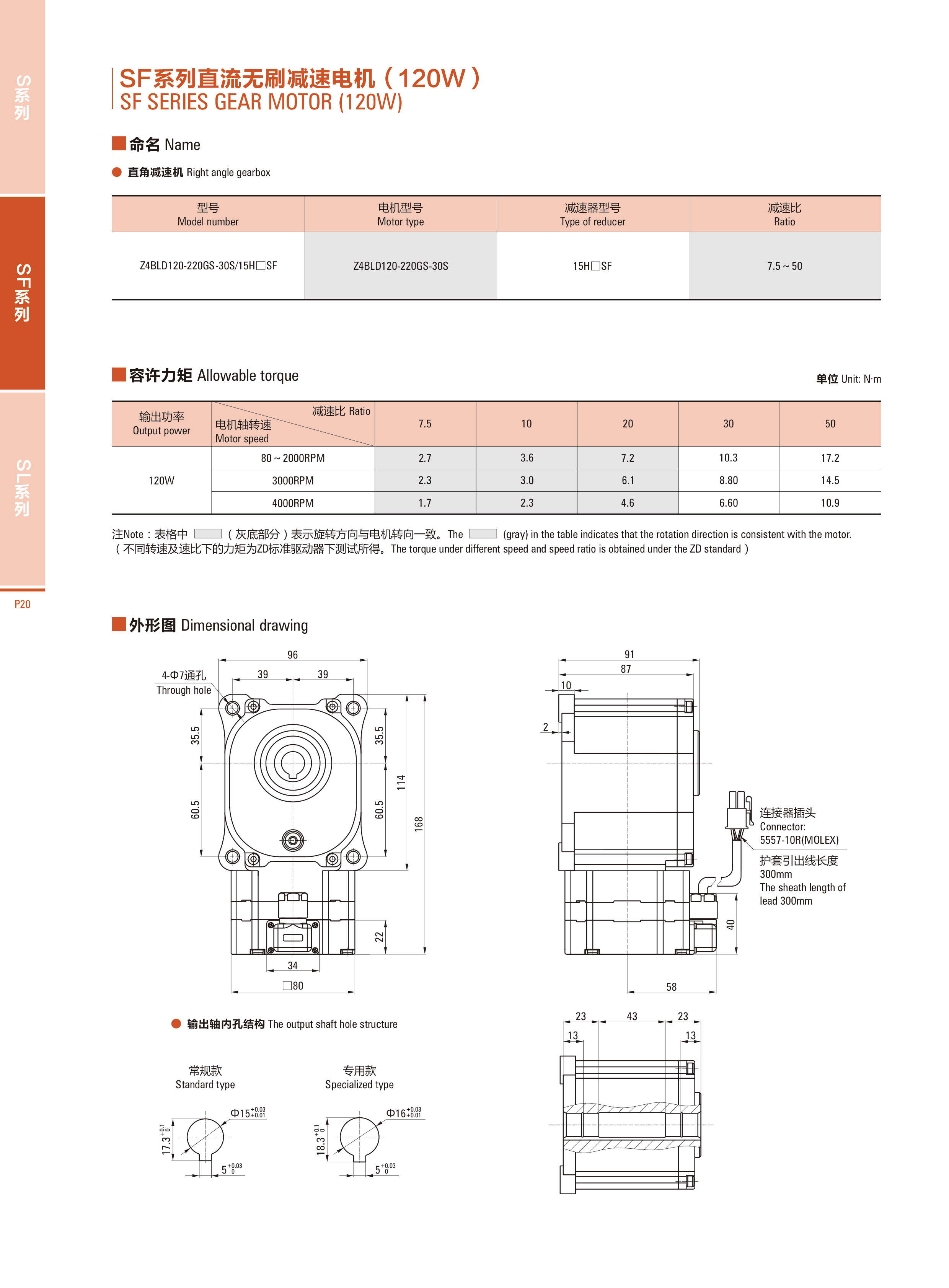

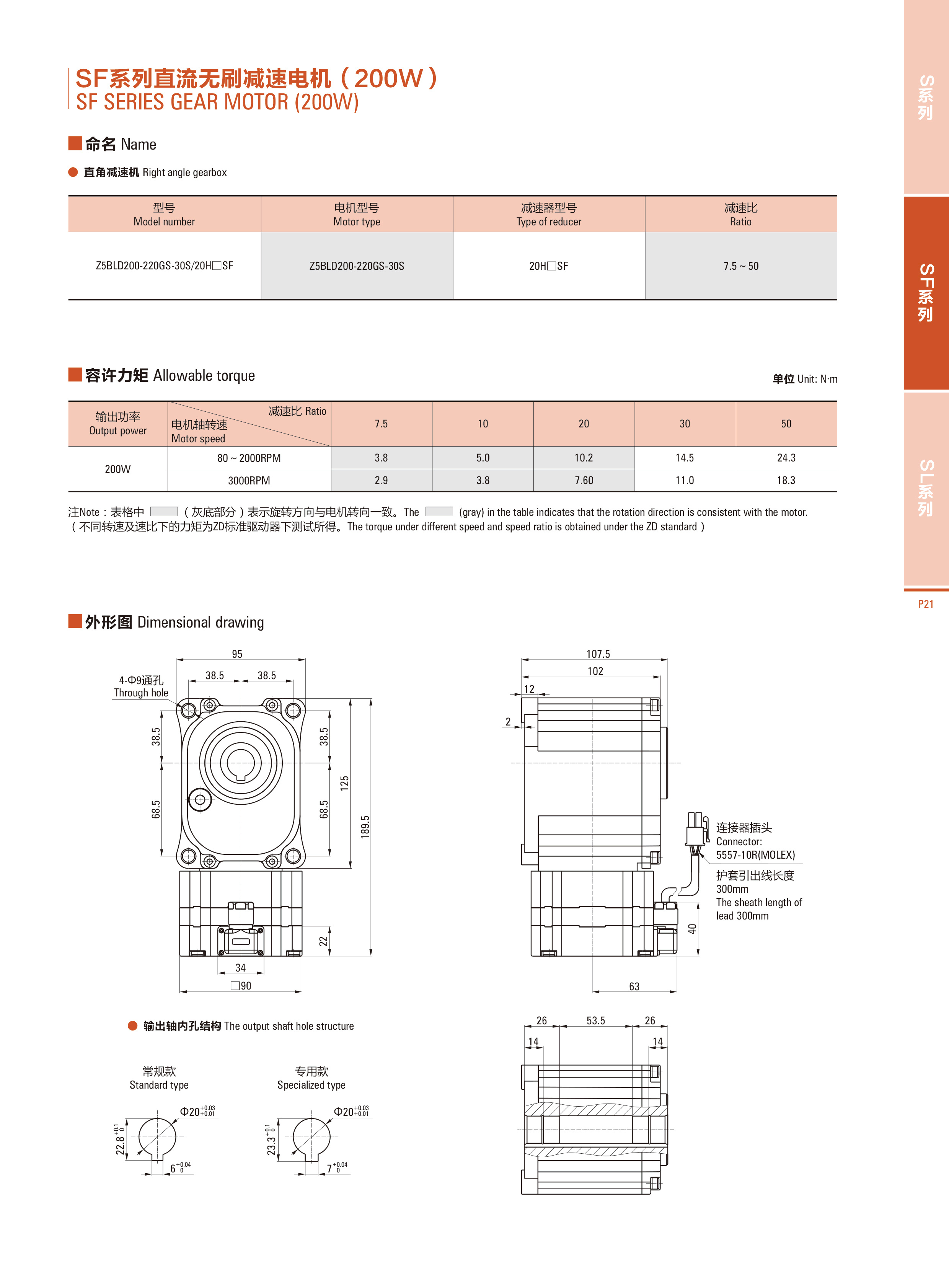

SF系列无刷参数表
电机型号 |
功率(W ) |
电压(V ) |
高度( mm ) |
减速器型号 |
减速比 |
极数 |
安装尺寸 |
|
60 |
Z2BLD60-220GS-30S |
60 |
|
42.5 |
SF-12 |
7.5~50 |
3 |
同ZDF2-12 |
80 |
Z4BLD90-220GS-30S |
120 |
53.5 |
SF-15 |
同ZDF2-15 |
|||
90 |
Z5BLD200-220GS-30S |
200 |
54.5 |
SF-20 |
同ZDF3-20 |
|||
|
Z6BLD400-220GS-30S |
400 |
73.5 |
SF-25 |
同ZDF3-25 |
匹配中大C30驱动器
多种运行方式 :开环、闭环(控制精度±0.5% )。
多种控制方式 :四象限运行、零速保持、力矩/速度模式、零速定位。
多种命令给定 :多功能输入端子控制(支持NPN、PNP输入);通讯控制;外置键盘控制。
多种速度给定 :内置旋钮、外部模拟电压 ( 0~5/10V ) 或PWM ( 3k~10kHz ) 、HDI高速脉冲输入0~20KHZ频率给定、通 讯给定、键盘给定、多段速度、简易PLC控制(视具体型号而定)。 加/减速度控制 :0.3s~10s可通过通讯调节和键盘调节。
电子刹车功能 :实现快速电磁制动,可外接能耗电阻制动。
多功能输入接口 :5个数字量输入 ( 支持NPN和PNP ) 用户可通过键盘自定义为 :正转、反转、点动、 自由停止、电子刹 车、多段速度等多种功能输入。
多功能输出接口 :2个数字量输出用户可通过键盘自定义为:运行中、故障、速度输出、过载预警、虚拟端子输出等多种功能 输出。
完善的故障检测及保护功能 :欠压、过压、过流、过载、堵转、短路、缺相等多种故障检测 ;故障发生后 ,驱动器根据故障 类型进行相应的保护动作;故障信息可通过LED灯或键盘进行显示。
S系列无刷参数表
电机型号 |
功率 ( W ) |
电压 ( V ) |
高度 ( mm ) |
减速器型号 |
减速比 |
高度 ( mm ) |
最大容许转矩 (N .M) |
容许轴向负载 (N) |
|
|
Z2BLD30-220GV-30S |
30 |
|
38.5 |
2GU□V |
5~20 |
34 |
6 |
40 |
30~100 |
38 |
||||||||
Z2BLD60-220GV-30S |
60 |
42.5 |
|||||||
200 |
43 |
||||||||
80 |
Z4BLD60-220GV-30S |
60 |
50.5 |
4GU□V |
5~20 |
41 |
16 |
100 |
|
30~100 |
46 |
||||||||
Z4BLD90-220GV-30S |
90 |
53.5 |
|||||||
200 |
51 |
||||||||
|
Z5BLD120-220GV-30S |
120 |
50.5 |
5GU□V |
5~20 |
45 |
30 |
150 |
|
30~100 |
58 |
||||||||
Z5BLD200-220GV-30S |
200 |
54.5 |
|||||||
200 |
64 |
||||||||
|
Z6BLD200-220GV-30S |
200 |
61.5 |
6GU□V |
5~20 |
60 |
70 |
400 |
